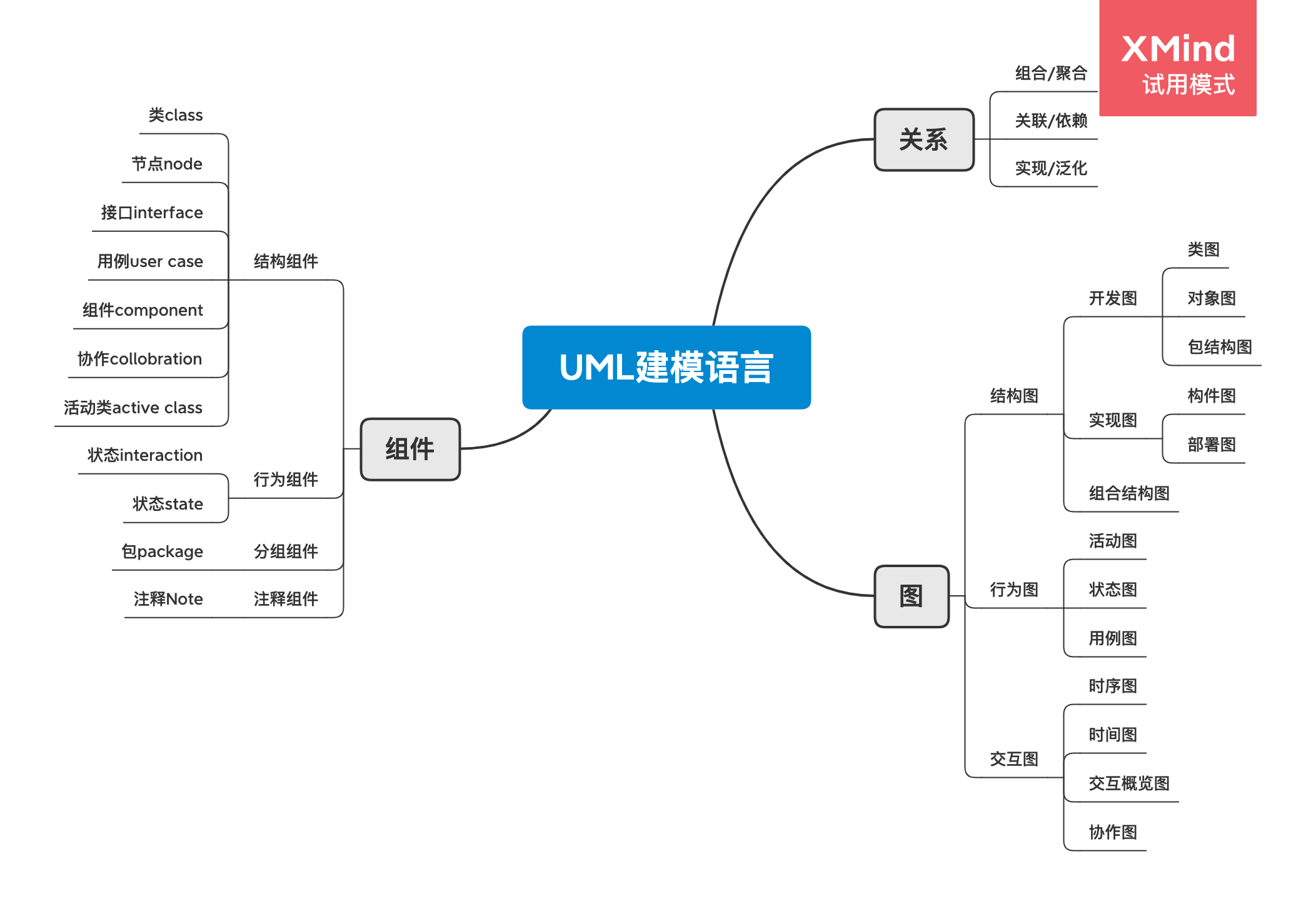

UML语言组成
uml主要有是三大块组成， 组件， 关系， 图。组件是最小的原子结构体， 关系描述组件之间的联系， 图由组件和关系描述组成的更大结构体。
组件
组件是抽象的最小的原子实体，分为结构组件， 行为组件， 分组组件， 注释组件。
结构组件
结构组件是UML模型中的静态部分， 用于呈现概念和实体的表现元素，主要包含7个结构组件
| 组件 | 英文 | 解释 | 图例 |
|---|---|---|---|
| 类 | Class | 具有相同属性，方法的对象集合 |  |
| 接口 | Interface |  | |
| 节点 | Node | 运行时存在的物理元素 |  |
| 用例 | User case |  | |
| 协作 | Collaboration | 定义元素之间的相互作用 |  |
| 组件 | Component | 物理系统的一部分 |  |
| 活动类 | Active class | 指对象有一个或者多个进程或者线程 |  |
行为组件
行为组件是UML模型中的动态部分， 用于呈现运行时的动态动作，主要包含2个行为组件
| 组件 | 英文 | 解释 | 图例 |
|---|---|---|---|
| 交互 | Interaction | 一组元素之间的数据的交互 |  |
| 状态机 | state machine | 由一系列对象状态组成 |  |
分组组件
结构组件，行为组件， 分组组件都可能会在分组组件中， 只存在于开发阶段
| 组件 | 英文 | 解释 | 图例 |
|---|---|---|---|
| 包 | package | 包组件 |  |
注释组件
对UML模型对象进行解释的组件。 | 组件 | 英文|解释 | 图例 | | —- |—| —————- | —————————————————- | | 注释 | note|对其他组件的解释 |
|
图
UML建模语言中的图一共有13种， UML1.5中有9中， 分别是， 类图， 对象图， 构件图， 部署图， 活动图， 状态图， 用例图， 时序图， 协作图。 UML2.0中增加4中， 包图， 组合结构图，时间图， 交互概览图。
细化分，开发时的结构图， 运行时的行为图和交互图。
| 图 | 英文 | 解释 |
|---|---|---|

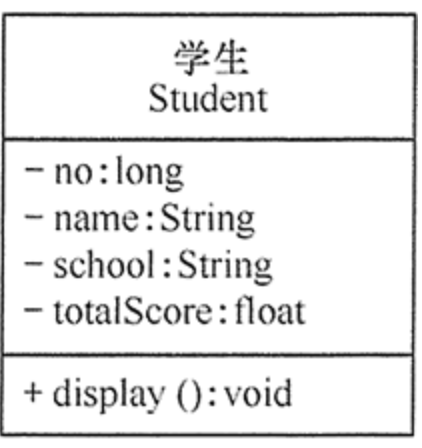

类图
类图由类名， 成员变量和方法组成。抽象方法和抽象类名用斜体。
类名，字符串
成员变量
[可见性]属性名:类型[=默认值] 可见性包括，public, private, protected, friendly, 分别用+ - # ~标识
方法
[可见性]方法名(参数列表)[:返回类型]

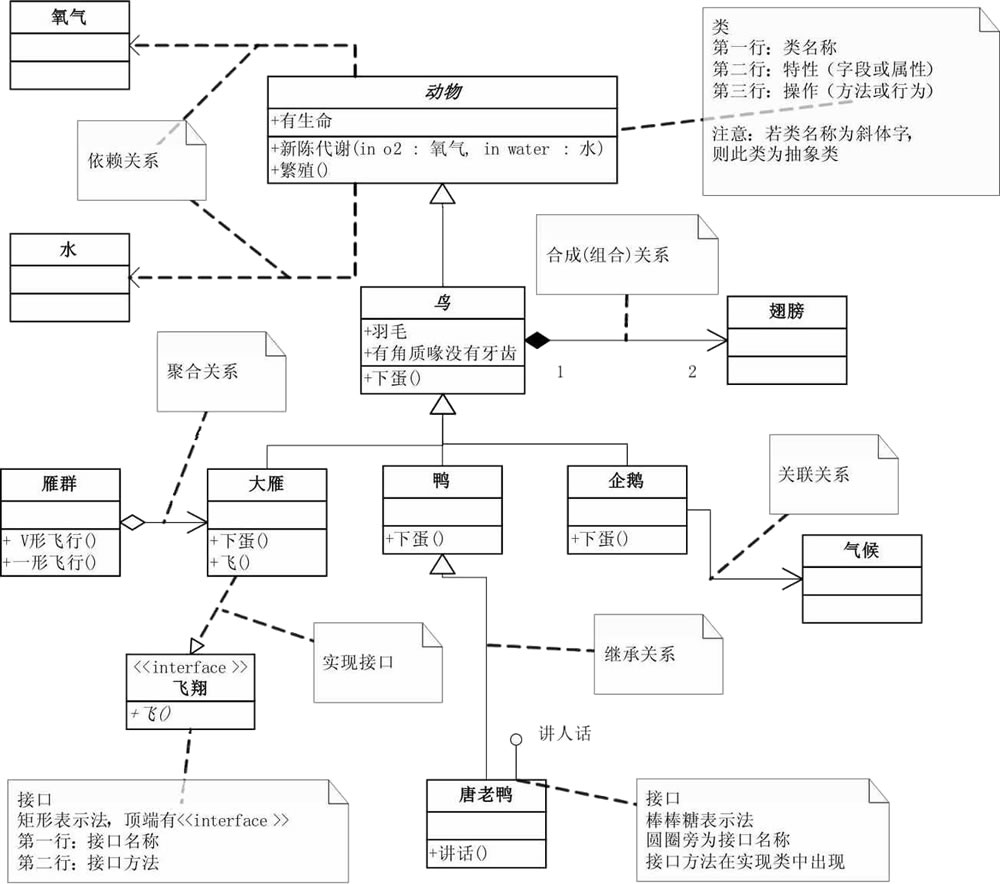

类图关系

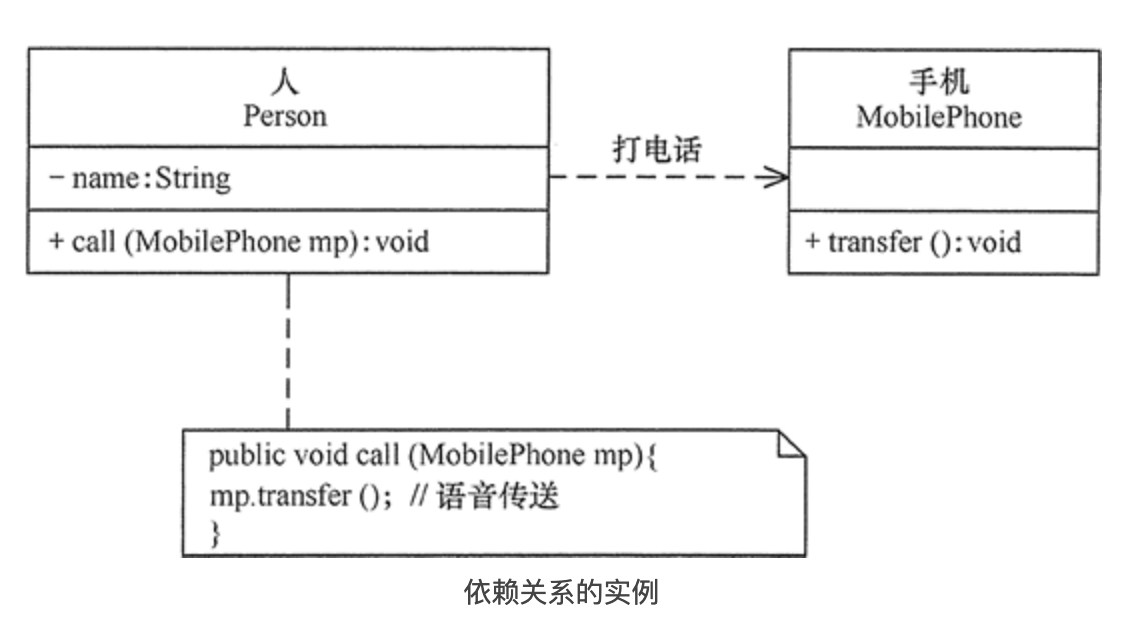

依赖关系
依赖（dependency）是耦合性最弱的临时性关联。某个方法通过局部变量， 方法参数， 调用某个静态方法的方式进行耦合另一个类。
表现方式：依赖关系用带箭头的虚线表示,从使用类指向被使用类
关联关系
关联（Association）是对象间的一种引用关系，可以是双向的也可以是单向的。
表示方式：双向的可以用带两个箭头或者没有箭头的实线表示。单向的关联用带一个箭头的实线表示。

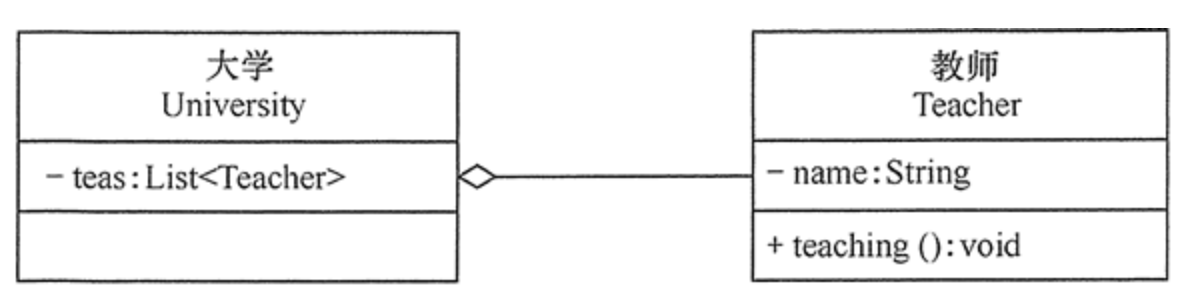

聚合关系
聚合（Aggregation）是对象之间的一种强关联关系， 整体与部分的关系， 是拥有的关系（has-a）。
表现方式：空心菱形实线表示， 菱形指向整体部分。

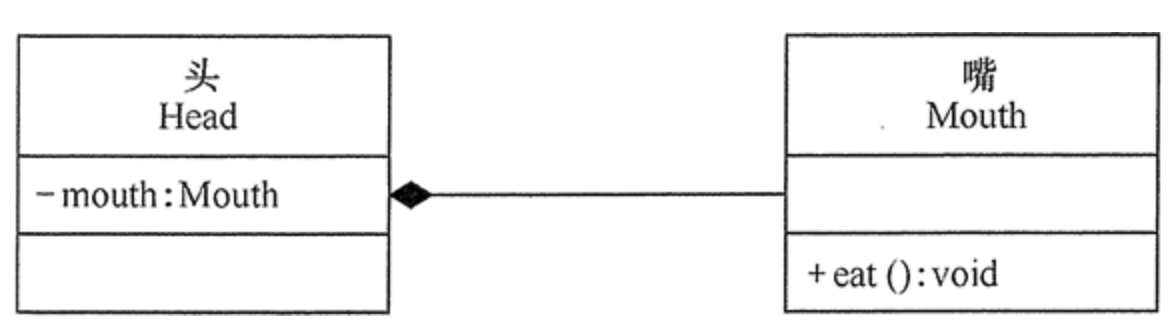

组合关系
组合（Composition）是相对聚合更强烈的强关联关系。是包含的关系(contain-a)。
表现方式：实心菱形实线表示，菱形指向整体部分。

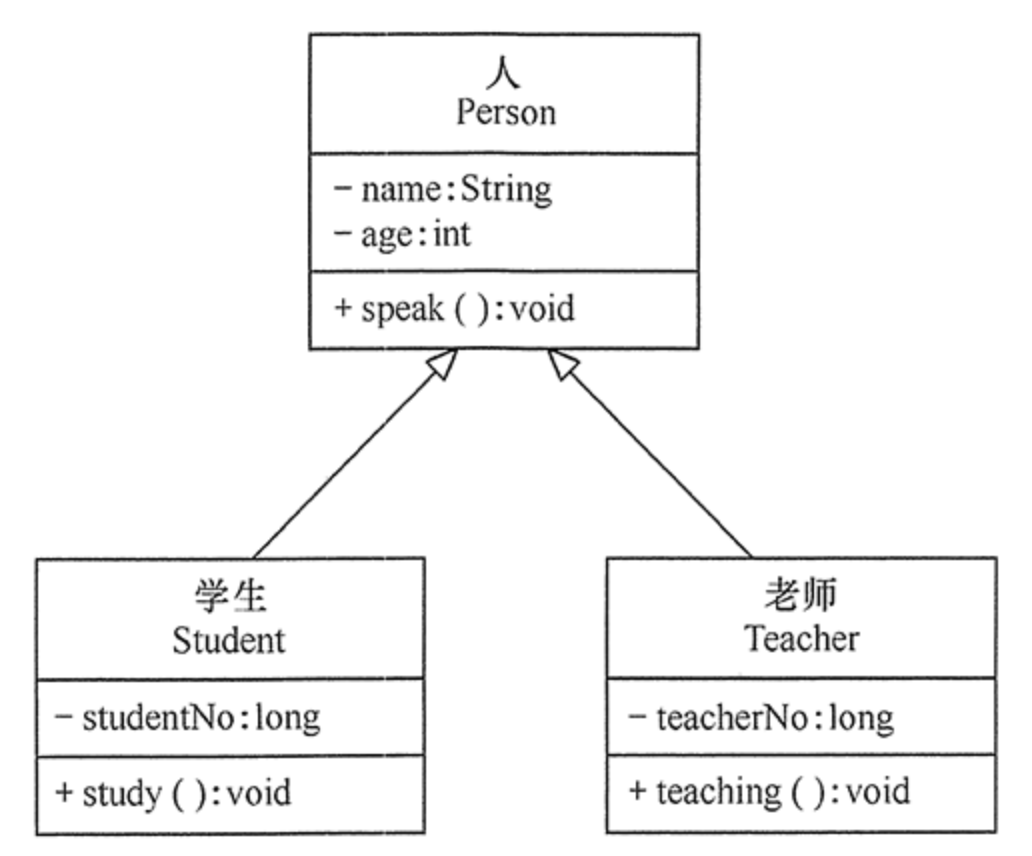

泛化关系
泛化（Generalization）关系是对象之间耦合度最松的一个，代表子类和父类的关系，是一种继承关系， 是is-a关系
表现形式：空心三角箭头的实线表示，箭头由子类指向父类。

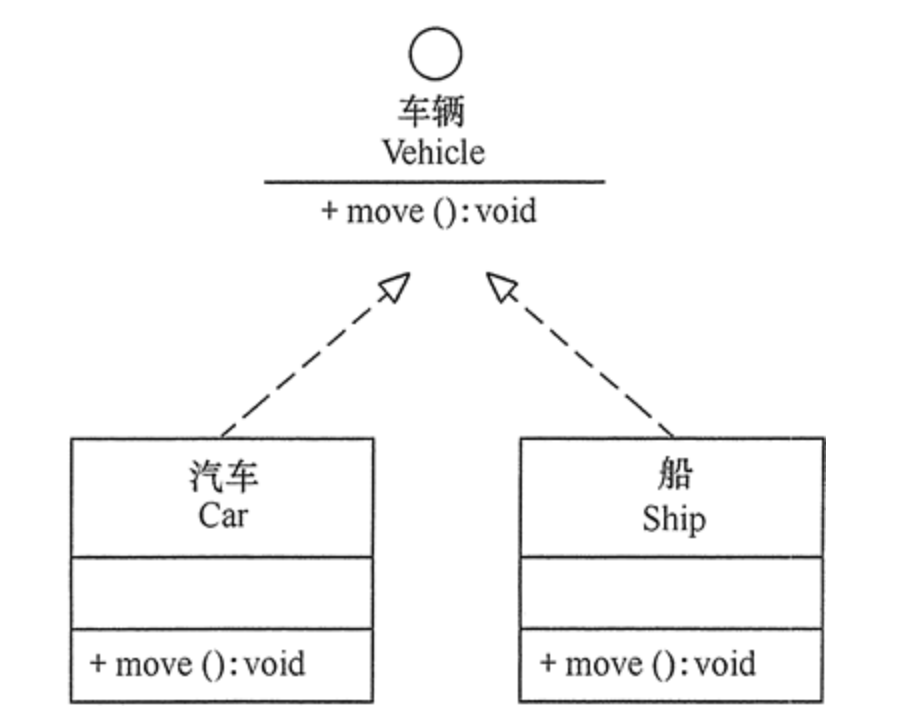

实现关系
实现（Realization）是接口与实现类之间的关系。
表现形式：空心三角箭头虚线，箭头有实现类指向接口
设计原则
| 设计原则 | 一句话归纳 | 目的 |
|---|---|---|
| 开闭原则 | 对扩展开放，对修改关闭 | 降低维护带来的新风险 |
| 依赖倒置原则 | 高层不应该依赖低层，要面向接口编程 | 更利于代码结构的升级扩展 |
| 单一职责原则 | 一个类只干一件事，实现类要单一 | 便于理解，提高代码的可读性 |
| 接口隔离原则 | 一个接口只干一件事，接口要精简单一 | 功能解耦，高聚合、低耦合 |
| 迪米特法则 | 不该知道的不要知道，一个类应该保持对其它对象最少的了解，降低耦合度 | 只和朋友交流，不和陌生人说话，减少代码臃肿 |
| 里氏替换原则 | 不要破坏继承体系，子类重写方法功能发生改变，不应该影响父类方法的含义 | 防止继承泛滥 |
| 合成复用原则 | 尽量使用组合或者聚合关系实现代码复用，少使用继承 | 降低代码耦合 |
